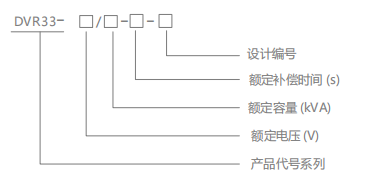

型號說明

概述

    DVR 系列動態電壓恢復器是帶有儲 能裝置（系統）的補償裝置，其主要功能 是有效防止暫態電能質量問題（電壓暫降 、電壓驟升、供電短時中斷等）對負載的 影響，適用保護整條生產線的正常工作， 可串聯在系統供電線路和負荷之間（注： 功率回路并聯到負載前端）。 DVR 裝置將電力電子技術與先進的 超級電容儲能技術相 結合，當系統出現電 壓暫降、驟升、短時中斷時，DVR 裝置能夠利用超級電容中存儲的電能通過逆變及變壓器回路提供 給負載使用，使得用戶的關鍵性負載在電網電壓異常時間內維持正常供電，保護負載正常運行。

工作原理

DVR 裝置串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電壓，一旦發現供電電壓 偏離額定電壓水平（±15%），DVR 裝置會通過 IGBT 逆變器系統為負載提供正常的供電電壓，保 證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。

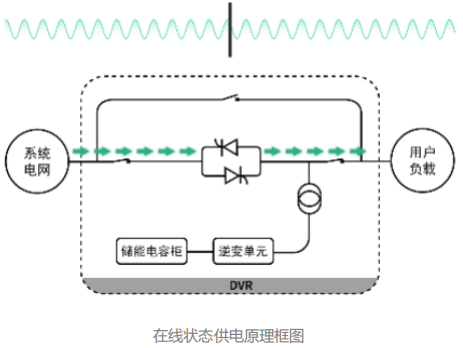

電網電壓正常---待機模式
電網電壓正常時，負載由電網直接供電。
運行特點: 高效運行，實時監測。

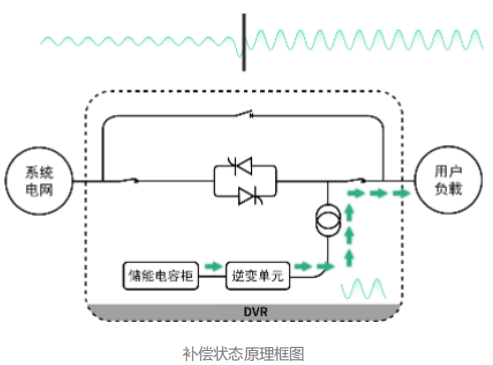

電網電壓異常---補償模式
電壓暫降、驟升或短時中斷時，DVR開始為負載供電。DVR 處于補償模式，快速切斷晶閘管電子開關，同時啟動IGBT功率模塊。
運行特點:快速響應，隔離輸出。

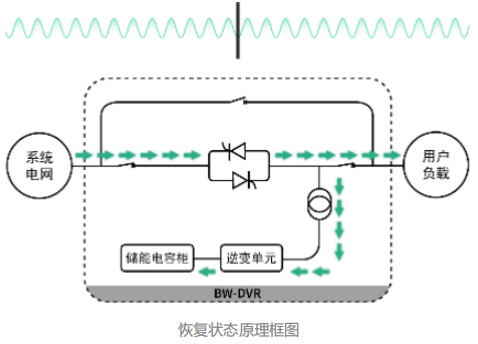

電網電壓恢復穩定--恢復模式
DVR 在補償模式下檢測到電網電壓恢復正常，同步輸出電壓波形與電網波形，接通晶閘管電子開關，關閉 IGBT 功率模塊輸出，由電網直接供電完成恢復模式，DVR 轉待機模式并為儲能電容柜補充能量。
運行特點:柔性退出，無縫切換。

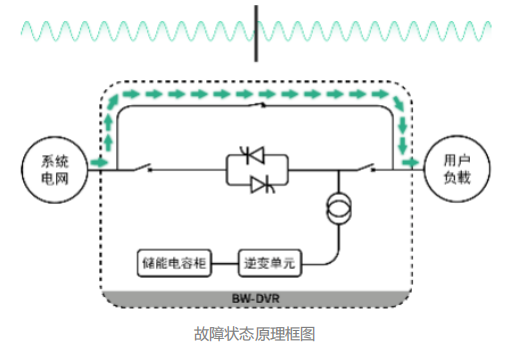

故障檢修模式
當 DVR 設備故障或計劃?rùn)z修時，裝置切換至旁路開關，負載由旁路回路供電，廠家可選斷輸入輸出開關維護，完成后合輸入輸出開關、斷旁路開關，設備自動恢復運行。
運行特點:快速旁路，自動恢復。



技術特點

• 高效運行、快速響應

      能耗低，運行效率達 99.2%響應快，全響應時間低于2ms

• 長壽命、免維護

      壽命長，設計壽命 20 年以上

      免維護，拓?fù)浜?jiǎn)單，故障率極低，無易損器件

• 高可靠性、多冗余設計

      可靠性強，控制電源交直流供電

      多冗余備份設計，旁路驅動控制電路多冗余備份

• 強大的過載能力

      過載能力強，上百千安級抗沖擊能力

• 綠色運行、不產生諧波污染

      綠色環保，不會對電網造成諧波污染，操作簡單

選型表及技術參數

注:上表中柜體高度標準尺寸均為 2200mm;實際設備外形尺寸與項目配置相關，具體尺寸可咨詢廠家。

產品行業應用

供電品質問題對芯片制造、汽車、制藥、石化、醫院、電廠、食品加工、化纖、玻璃、數據中心、煙草等以連續作業為特征的行業具有重大影響，DVR 對這些行業有著廣泛應用。

DVR動態電壓恢復器有什么用？

針對電壓暫降、暫升和短時中斷是電力系統中常見的問題，尤其對精密設備和關鍵負載影響極大，可能導致停機、數據丟失甚至設備損壞。動態電壓恢復器（DVR）正是為解決這一問題而設計。它通過實時監測電網電壓，在檢測到異常時，快速注入或吸收補償電壓，確保負載端電壓穩定。DVR響應時間極短（毫秒級），適用于工業生產線、數據中心等高敏感場景，有效避免因電壓波動造成的經濟損失。
